🔹 Caneco BT (ALPI)

C’est un le plus connus dans le métier. Il permet :

• Le dimensionnement automatique des câbles, protections, chutes de tension

• La vérification selon NFC 15-100

• La génération de schémas unifilaires très propres

Caneco est puissant, mais coûteux. Il est top pour les projets complexes, les bâtiments tertiaires ou industriels avec plusieurs niveaux de distribution.

🔹 Elec Calc (Trace Software)

Un autre très bon outil. Similaire à Caneco mais avec une interface différente. Il brille pour :

• La modélisation dynamique des réseaux

• La gestion des courants de défaut

• Les systèmes de sélectivité

Je l’utilise sur les projets plus techniques, en particulier en tertiaire ou avec des groupes électrogènes / onduleurs.

🔹 Excel (formules maison)

Sur certains petits projets ou pour vérifier rapidement une hypothèse, rien ne vaut un bon vieux tableau Excel avec :

• Les puissances

• Les longueurs

• Le cos φ

• Les intensités

• Le calcul de chute de tension

Je n'utilise pas cet outil pour mes dossiers, Elec'calc est bien plus performant même pour de petit dossier.

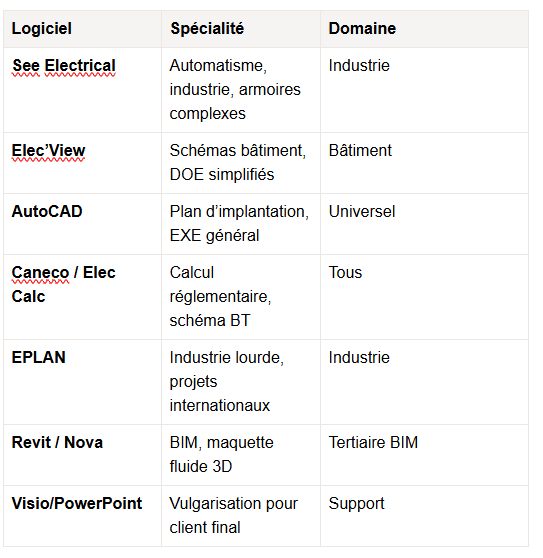

Dans un bureau d’étude électricité, le choix du ou des logiciels ne doit pas se faire à la légère.
Chaque outil a ses forces, ses limites, ses usages. En fonction du type de projet (tertiaire, logement, industrie), du niveau de détail demandé (EXE, DOE, BIM), et des exigences du client, le bon choix peut faire gagner beaucoup de temps.

Voici mon retour d’expérience et une comparaison terrain des outils les plus courants.

🔹 AutoCAD (Autodesk) – La référence polyvalente

Usage : Plans d’implantation, schémas de principe, coordination multi-lots

• ✅ Universel : tout le monde peut ouvrir un DWG

• ✅ Compatible avec tous les autres logiciels

• ✅ Parfait pour les plans EXE, DOE, croquis techniques

• ❌ Pas de logique métier native (pas de gestion de circuits)

• ❌ Schémas unifilaires manuels (sauf avec plugins)

Verdict : Excellent pour les projets EXE classiques. Indispensable en BET.

🔹 Revit (Autodesk) – BIM orienté architecture/CVC

Usage : BIM, modélisation 3D multi-lots, grands projets tertiaires

• ✅ Coordination 3D avec les autres corps d’état

• ✅ Gestion des collisions, visualisation du bâtiment complet

• ❌ Assez lourd à prendre en main

• ❌ Moins précis sur les schémas électriques purs

• ❌ Peu adapté pour les plans d’exécution électrique traditionnels

Verdict : Très utile si tu es impliqué dans une équipe BIM. Sinon, trop complexe pour les projets standards.

🔹 Trimble Nova – CAO spécialisée fluide + BIM

Usage : Plans fluides en environnement BIM (élec, CVC, plomberie)

• ✅ Travail collaboratif fluide

• ✅ Gestion intelligente des réseaux

• ✅ Extractions automatiques (longueurs, quantitatifs…)

• ❌ Licence annuelle obligatoire

• ❌ Nécessite une équipe formée, workflow BIM maîtrisé

Verdict : Très puissant dans une logique BIM. Requiert du volume et de la rigueur.

🔹 EPLAN Electric P8 – Lourd, mais ultra-puissant en industrie

Usage : Automatisme, armoire industrielle, schémas complexes

• ✅ Génère automatiquement schémas, borniers, nomenclatures

• ✅ Gère des projets très complexes avec macro, PLC, etc.

• ✅ Ultra utilisé en milieu industriel

• ❌ Surdimensionné pour du bâtiment classique

• ❌ Très technique à prendre en main

Verdict : Si tu bosses en automatisme ou industrie, c’est un must. Pour du bâtiment pur : inutilement lourd.

🔹 See Electrical (IGE+XAO) – La référence pour l’industrie, armoires, automatisme

Usage : Schémas électriques industriels, armoires de commande, câblage machine

• ✅ Spécialiste reconnu de l’industrie (même logique qu’EPLAN mais plus accessible)

• ✅ Gestion des borniers, des repérages, des câbles multiconducteurs

• ✅ Très bon pour les armoires, réseaux de puissance, automatisme

• ✅ Compatible avec la plupart des process industriels (PLC, I/O, etc.)

• ❌ Licence coûteuse

• ❌ Courbe d’apprentissage moyenne, mais plus intuitive qu’EPLAN

Verdict :
Excellent outil pour un bureau d’étude électrique industriel, notamment si tu fais du schéma d’armoire, des projets machines, ou de la supervision.

🔹 Elec’View (Trace Software) – DAO simple et efficace pour le bâtiment et le tertiaire

Usage : Schémas unifilaires, plans de câblage, DOE bâtiment, projets tertiaires

✅ Facile à prendre en main, idéal pour les petites structures ou les bureaux d’études qui veulent aller vite

✅ Gestion automatique des repérages, fils, borniers, nomenclatures

✅ Compatible avec les autres logiciels de Trace Software (Elec Calc™, archelios™)

✅ Très bien adapté aux schémas unifilaires et dossiers DOE bâtiment/tertiaire

❌ Moins adapté pour les projets d’automatisme industriel ou de câblage machine complexes

Verdict :
Excellent choix pour les BET électricité orientés bâtiment, Tertiaire, qui veulent produire rapidement des schémas propres et exploitables sans s'encombrer d’un outil trop lourd.
Simple, rapide, rentable.

🔹 Visio / PowerPoint (oui, vraiment)

Usage : Explication à un client non-technique

• ✅ Rapide à prendre en main

• ✅ Permet de vulgariser des concepts (implantation, principe de câblage)

• ❌ Aucun intérêt technique réel

• ❌ Non exploitable en EXE

Verdict : Pratique pour faire comprendre un schéma au client. Pas un outil de production.

Un bon outil, c’est celui qu’on maîtrise

Tu peux avoir le meilleur logiciel du monde, si tu ne sais pas t’en servir, tu sortiras des erreurs.
Et parfois, un croquis bien réfléchi sur papier vaut mieux qu’un plan AutoCAD mal pensé.

Chez moi, le logiciel vient en appui d’une méthode de travail, jamais en remplacement de la réflexion métier.
